Оборудование для сушки песка: технологии, виды и применение

Песок является одним из наиболее востребованных строительных материалов, однако в естественном состоянии он содержит значительное количество влаги. Карьерный и речной песок может иметь влажность до 20-30%, что делает его непригодным для многих производственных процессов. Для получения качественного сухого песка с влажностью не более 0,5-1% необходимо специальное сушильное оборудование. В этой статье мы подробно рассмотрим современные технологии сушки песка, виды оборудования для сушки песка и их применение в различных отраслях промышленности.

Зачем нужна сушка песка

Влажность песка критически важна для многих производственных процессов. Остаточная влага в материале влияет на качество конечной продукции, точность дозирования компонентов и технологические параметры производства.

Требования к влажности в различных отраслях

Литейное производство предъявляет наиболее строгие требования к влажности формовочного песка. Для получения качественных отливок содержание влаги не должно превышать 0,5-1%. При большей влажности возможно спекание песка, образование газовых раковин и других дефектов отливок. Формовочный песок должен быть абсолютно сухим для повторного применения в технологическом цикле.

Производство стекла требует использования кварцевого песка с влажностью не более 0,3%. Любая избыточная влага приводит к нарушению температурного режима плавки и может негативно сказаться на качестве готовой продукции. Из кварцевого песка изготавливаются стекло различных типов, пеностекло, стекловолокно, стеклопластиковая арматура и керамические изделия.

Производство сухих строительных смесей невозможно без качественно высушенного песка. Влажный песок делает невозможным точный расчет водоцементного соотношения и дозирования компонентов смеси. Для штукатурок, клеевых составов, затирок и ровнителей для полов требуется песок с влажностью менее 1%.

Пескоструйная обработка требует абсолютно сухого абразивного материала. Влажный песок забивает сопла пескоструйных аппаратов, снижает эффективность очистки поверхностей и может вывести оборудование из строя.

Производство бетона и железобетонных изделий также предъявляет требования к сухости песка. Избыточная влага нарушает расчетные пропорции воды и цемента, что негативно влияет на прочность и долговечность бетонных конструкций.

Виды оборудования для сушки песка

Современная промышленность предлагает несколько типов сушильного оборудования, каждый из которых имеет свои преимущества и оптимальные области применения.

Барабанные сушилки

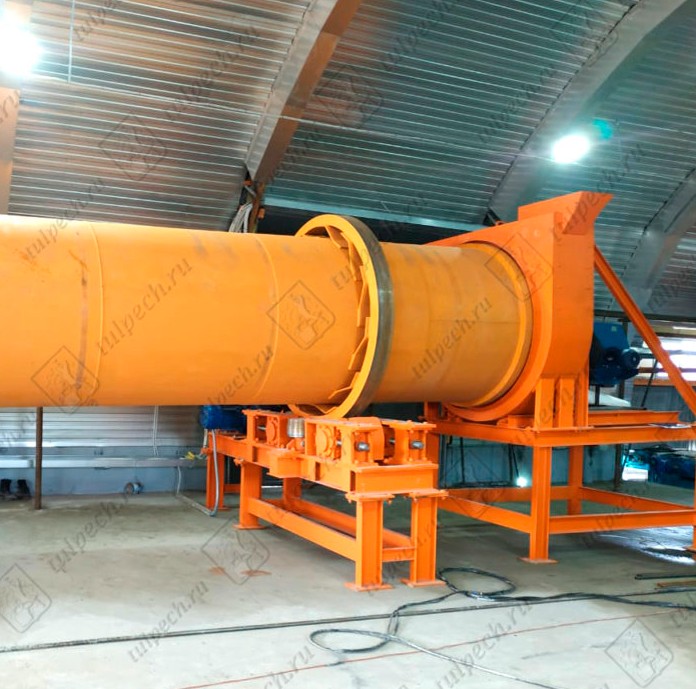

Барабанные (ротационные) сушилки являются наиболее распространенным типом оборудования для сушки песка. Они представляют собой наклонный вращающийся цилиндр, внутри которого песок обрабатывается горячими топочными газами.

Принцип работы барабанной сушилки заключается в следующем: влажный песок подается в загрузочную камеру наклонного барабана. При вращении корпуса происходит перемещение материала в направлении разгрузочной камеры. Одновременно через барабан проходят горячие газы, которые испаряют влагу из песка. Внутри барабана установлены специальные насадки различных типов, которые поднимают и рассыпают песок, увеличивая площадь контакта с теплоносителем.

Типы насадок играют важную роль в эффективности сушки:

• Винтовая насадка устанавливается в начальной части барабана для транспортировки и предварительного нагрева материала
• Подъемно-лопастная насадка обеспечивает интенсивное перемешивание и контакт песка с горячими газами
• Цепная насадка создает завесу из цепей, через которую просыпается песок, увеличивая время контакта с теплоносителем
• Секторная насадка формирует оптимальные потоки материала для равномерной сушки
• Ячейковая насадка используется для особо деликатной обработки мелкофракционного материала

Преимущества барабанных сушилок:

• Универсальность применения для различных типов песка
• Равномерность нагрева и сушки частиц за счет интенсивного перемешивания
• Возможность сушить высоковлажный и засоренный материал
• Простота монтажа без необходимости капитальных сооружений
• Высокая производительность — сушка происходит в несколько раз быстрее, чем в шахтных сушилках
• Надежность работы за счет исключения застойных зон
• Приемлемая стоимость оборудования
• Низкое потребление электроэнергии

Производительность барабанных сушилок варьируется от 600 килограммов до 25 тонн в час, что позволяет подобрать оборудование для предприятий любого масштаба. Современные барабанные сушилки оснащаются системами автоматического управления, которые контролируют температуру, скорость вращения барабана и подачу материала.

Сушилки с псевдоожиженным слоем

Установки кипящего слоя работают по принципу продувки горячего воздуха через слой песка, находящийся на перфорированной решетке. При достаточной скорости воздушного потока частицы песка переходят во взвешенное состояние, образуя псевдоожиженный (кипящий) слой.

Разновидности сушилок кипящего слоя:

Статические сушилки — наиболее простая конструкция, где материал неподвижно лежит на решетке, а воздух продувается снизу вверх.

Вибрационные сушилки — решетка совершает вибрационные движения, что обеспечивает перемещение материала вдоль камеры и интенсивное перемешивание. Это повышает равномерность обработки и производительность установки.

Вертикальные сушилки — материал подается сверху и опускается вниз под действием гравитации, проходя через несколько зон с различными режимами сушки.

Сушилки кипящего слоя оптимально подходят для мелкозернистого песка. Они обеспечивают интенсивный теплообмен и равномерную сушку, но имеют недостатки: повышенный расход электроэнергии для создания воздушного потока и сложность поддержания режима кипения при полифракционном составе песка.

Винтовые сушилки

Шнековые (винтовые) сушильные установки представляют собой горизонтальный или наклонный корпус с вращающимся внутри винтом. Песок перемещается вдоль корпуса под действием вращения шнека, одновременно нагреваясь от стенок корпуса или контактируя с горячим теплоносителем.

Преимущества винтовых сушилок — компактность, возможность точного контроля времени обработки, закрытая конструкция, исключающая пылевыделение. Они особенно эффективны для небольших производств с ограниченными площадями.

Туннельные сушилки

Туннельные сушильные установки — это высокопроизводительные системы непрерывного действия. Песок движется по конвейеру через туннель, где происходит его последовательный нагрев и сушка в нескольких температурных зонах.

Туннельные сушилки позволяют беспрерывно обрабатывать большие объемы песка в промышленных масштабах. Они обеспечивают стабильное качество продукции и высокую энергоэффективность за счет рекуперации тепла. Однако такие установки требуют значительных капитальных вложений и больших производственных площадей.

Электрические печи для сушки

Электрические печи представляют собой небольшие камерные установки, предназначенные для использования на предприятиях, где требуется небольшое количество сухого песка при минимальных затратах на оборудование.

Загрузка и выгрузка песка в электрических печах осуществляется вручную. Такие печи могут использоваться для сушки песка и сыпучих материалов с размером зерна до 5 миллиметров. Они подходят для лабораторий, небольших ремонтных мастерских и опытных производств.

Сушилки косвенного нагрева

Установки косвенного нагрева работают по принципу передачи тепла через стенки барабана без прямого контакта пламени и материала. Это позволяет сушить материалы, чувствительные к высоким температурам или склонные к воспламенению.

Сушилки косвенного нагрева применяются для обработки опилок, щепы, минеральных удобрений, грунта, пивной дробины и других специфических материалов. Для песка такая технология используется реже из-за более низкой производительности по сравнению с прямым нагревом.

Технологические схемы сушки песка

Эффективность сушильного процесса во многом зависит от правильно выбранной схемы теплообмена между песком и теплоносителем.

Спутная схема теплообмена

При спутной схеме материал и теплоноситель движутся в одном направлении. Горячие газы поступают в барабан вместе с влажным песком и движутся к выходу.

Преимущество спутной схемы — исключение перегрева материала, так как самая высокая температура газов воздействует на самый влажный песок в начале барабана. По мере продвижения и высыхания песка температура газов снижается.

Недостаток — повышенная температура отходящих газов и, соответственно, повышенные тепловые потери. Спутная схема применяется при сушке материалов, не допускающих перегрева: горючих, взрывоопасных или теряющих качество при высоких температурах.

Противоточная схема теплообмена

При противоточной схеме материал и теплоноситель движутся навстречу друг другу. Горячие газы поступают со стороны разгрузки и движутся к загрузке барабана.

Преимущества противоточной схемы:

• Максимальная эффективность использования тепла
• Низкая температура отходящих газов
• Высокая интенсивность сушки
• Экономия топлива

Для сушки песка противоточная схема является предпочтительной, так как песок не склонен к перегреву благодаря высокой температуре плавления (около 1700 градусов Цельсия). Единственное ограничение — необходимость контроля, чтобы температура выходящего песка не превышала 130-150 градусов для безопасной последующей обработки.

Комбинированные схемы

Современные сушильные установки часто используют комбинированные схемы, сочетающие преимущества обоих подходов. Например, система "труба в трубе" позволяет реализовать многоступенчатую сушку с различными режимами на каждом этапе.

Состав полной линии для сушки песка

Комплексная линия по производству сухого песка включает не только собственно сушильное оборудование, но и ряд вспомогательных узлов, обеспечивающих эффективную работу всей системы.

Узел подготовки материала

Бункер для влажного песка используется для приема и хранения сырья, подлежащего сушке. Объем бункера подбирается в соответствии с потребностями производства и может составлять от нескольких тонн до десятков тонн. Стандартная емкость — 5 тонн. Выход в нижней части бункера соединен с питателем.

Ленточный питатель является ключевым оборудованием для равномерной подачи влажного песка в сушилку. Равномерность подачи материала критически важна для стабильности процесса сушки и качества готового продукта. Современные питатели оснащаются системами регулировки производительности и автоматической стабилизации потока.

Система предварительной очистки включает сетчатые фильтры различного размера. Они позволяют отделить нежелательные примеси (ил, органический мусор, камни, металлические включения) и разделить песок на фракции. Очистка от загрязнений необходима перед подачей песка в сушилку для предотвращения повреждения оборудования и обеспечения качества конечного продукта.

Топочно-сушильный узел

Топка генерирует горячие газы для сушки песка. Современные топки могут работать на различных видах топлива: природном газе, дизельном топливе, угле, биотопливе. Выбор топлива зависит от его доступности в регионе и экономической целесообразности.

Газовые топки наиболее распространены благодаря экологичности, простоте регулировки температуры и относительно невысокой стоимости топлива. Дизельные топки обеспечивают автономность работы в регионах без газификации. Угольные топки экономичны в регионах с доступным углем, но требуют дополнительных систем очистки газов.

Смесительная камера предназначена для смешивания горячих топочных газов с холодным воздухом для достижения оптимальной температуры теплоносителя. Окно для подачи холодного воздуха позволяет точно регулировать температурный режим.

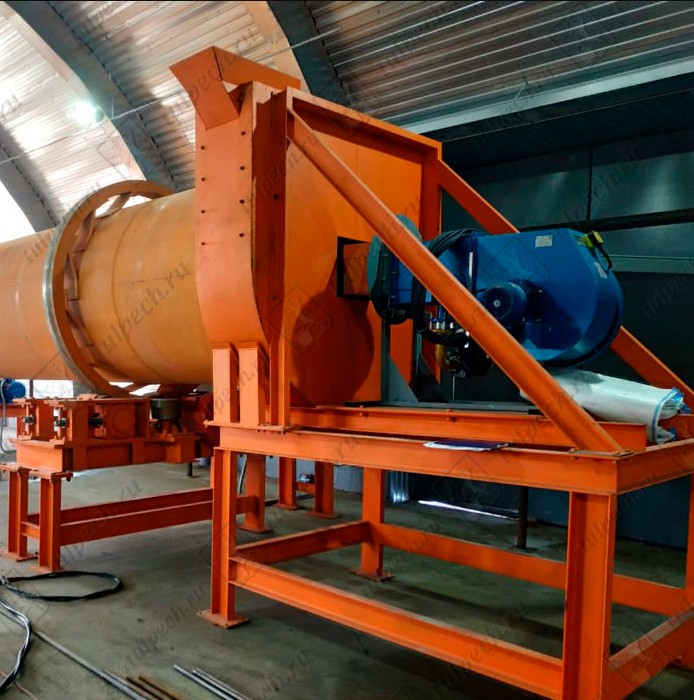

Сушильный барабан — основной рабочий орган, где происходит процесс удаления влаги. Конструкция включает металлический барабан с внутренними насадками, опорные бандажи, роликовые подшипники, венцовую шестерню привода и концевые камеры для загрузки и разгрузки.

Температура в сушильном барабане для песка обычно поддерживается на уровне 200-300 градусов Цельсия, что обеспечивает эффективное испарение влаги без термической деформации материала.

Система разгрузки и транспортировки

Разгрузочная камера оборудована челюстным затвором для регулирования выхода высушенного песка. Некоторые модели комплектуются системой охлаждения для снижения температуры материала перед дальнейшей обработкой.

Конвейерные системы обеспечивают транспортировку сухого песка от сушилки к узлу классификации или на склад готовой продукции. Ленточные, винтовые или пневматические транспортеры выбираются в зависимости от расстояния транспортировки и производительности линии.

Система очистки отходящих газов

Циклоны являются первой ступенью очистки отходящих газов от пыли. Принцип работы циклона основан на центробежной силе: запыленный газовый поток закручивается внутри цилиндрического корпуса, частицы пыли отбрасываются к стенкам и оседают в нижнюю часть, а очищенный газ выходит через верхний патрубок.

Рукавные фильтры обеспечивают тонкую очистку газов от мелкодисперсной пыли. Они необходимы для соблюдения экологических норм и могут устанавливаться дополнительно к циклонам по согласованию с заказчиком.

Отсасывающий вентилятор создает разрежение в системе, обеспечивая движение газового потока через сушилку и системы очистки. Производительность вентилятора подбирается с учетом объема газов и аэродинамического сопротивления системы.

Дымовая труба обеспечивает отвод очищенных газов в атмосферу на безопасной высоте. Аварийная труба предусмотрена для сброса газов в нештатных ситуациях.

Система классификации и фасовки

Вибрационные грохоты разделяют высушенный песок на фракции в соответствии с требованиями заказчика. Стандартные фракции для различных применений:

• 0-0,315 мм для серых штукатурок и затирок
• 0-0,63 мм для штукатурок, клеевых составов, ровнителей для полов
• 0,63-1,25 мм для строительных растворов
• 0,63-2,5 мм для штукатурок и бетонных смесей
• 0-2,5 мм универсальная фракция для различных применений

Фасовочное оборудование упаковывает готовый продукт в мешки по 10-50 килограммов или в биг-беги по 500-1500 килограммов. Автоматические фасовочные линии обеспечивают высокую производительность и точность дозирования.

Выбор источника энергии для сушки

Выбор типа топлива существенно влияет на эксплуатационные расходы и эффективность производства сухого песка.

Природный газ

Природный газ (метан) является наиболее распространенным источником энергии для сушильных установок. Он обеспечивает высокую температуру горения, легко регулируется, экологичен и относительно недорог в регионах с развитой газификацией.

Преимущества газовых сушилок: простота автоматизации процесса, быстрый выход на рабочий режим, минимальное загрязнение оборудования продуктами сгорания, возможность точной регулировки температуры.

Дизельное топливо

Жидкотопливные горелки работающие на дизельном топливе или мазуте применяются в регионах, где отсутствует газоснабжение. Современные дизельные горелки обеспечивают эффективное сжигание топлива с минимальным образованием сажи и копоти.

Недостатки: более высокая стоимость топлива по сравнению с газом, необходимость хранения запаса топлива, более сложное обслуживание горелок.

Уголь и биотопливо

Твердотопливные топки на угле экономичны в угледобывающих регионах, но требуют дополнительного оборудования для подачи топлива, удаления золы и более тщательной очистки отходящих газов.

Биотопливо (пеллеты, брикеты, отходы деревообработки) рассматривается как альтернативный экологичный источник энергии. Современные пеллетные горелки обеспечивают автоматическую подачу топлива и стабильное горение.

Электроэнергия

Электрические сушилки используются для небольших объемов производства. Они обеспечивают точный контроль температуры, экологически чисты, не требуют систем дымоудаления. Однако высокая стоимость электроэнергии делает их экономически невыгодными для крупномасштабного производства.

Альтернативные источники

Развитие технологий приводит к появлению сушильных установок, работающих на альтернативных источниках энергии: тепловых насосах, солнечных коллекторах, использующих вторичное тепло других производственных процессов. Эти решения пока не получили широкого распространения, но представляют интерес с точки зрения энергоэффективности и экологичности.

Эксплуатационные параметры оборудования

При выборе оборудования для сушки песка необходимо учитывать ряд технических характеристик, определяющих его производительность и эффективность.

Производительность

Производительность сушильных установок измеряется в тоннах или килограммах высушенного песка в час. Она зависит от размеров барабана, типа насадок, температуры теплоносителя и начальной влажности материала.

Для небольших предприятий подходят установки производительностью 0,6-3 тонны в час. Средние предприятия используют оборудование производительностью 5-10 тонн в час. Крупные промышленные комплексы оснащаются сушилками производительностью 15-25 тонн в час и выше.

Температурный режим

Температура сушки должна быть достаточной для эффективного испарения влаги, но не чрезмерной, чтобы избежать термической деформации материала. Недостаточный нагрев оставляет в песке лишнюю влагу, а избыточный может привести к спеканию или сплавлению частиц.

Оптимальная температура теплоносителя для сушки песка составляет 200-300 градусов Цельсия. При этом температура выходящего сухого песка обычно составляет 130-150 градусов.

Время сушки

Время пребывания материала в сушилке зависит от скорости вращения барабана, его наклона и конструкции внутренних насадок. Высокомощные установки обеспечивают быструю сушку, но с большими энергозатратами. Маломощные работают медленнее, но более энергоэффективны.

Типичное время сушки песка в барабанных установках составляет от 15 минут до 1 часа в зависимости от начальной влажности и требуемой конечной влажности материала.

Энергопотребление

Основные энергозатраты связаны с нагревом теплоносителя (расход топлива) и работой электродвигателей привода барабана и вентиляторов. Современные установки оснащаются системами рекуперации тепла, которые позволяют снизить расход топлива на 15-20%.

Удельный расход топлива зависит от типа топлива, начальной влажности песка и эффективности теплообменных процессов. Для газовых сушилок типичный расход составляет 30-50 кубометров газа на тонну испаренной влаги.

Применение сухого песка в различных отраслях

Качественно высушенный песок находит применение во многих отраслях промышленности и строительства.

Производство сухих строительных смесей

Это крупнейший потребитель сухого фракционированного песка. Штукатурки, клеевые составы, затирки, ровнители для полов, кладочные растворы требуют точной дозировки компонентов, что возможно только с использованием сухого песка известной влажности.

Различные виды смесей требуют песка определенных фракций. Мелкие фракции (0-0,315 мм) используются для тонкослойных материалов, средние (0,63-2,5 мм) — для универсальных штукатурок и клеев.

Литейное производство

Формовочный песок должен быть абсолютно сухим для создания качественных литейных форм. Влажность формовочной смеси строго контролируется, так как она влияет на газопроницаемость формы, прочность и качество отливок.

Для формовки литейных форм используется песок фракций 0-0,315 мм и 0,315-0,63 мм. Современные технологии 3D-печати литейных форм также требуют высококачественного сухого песка.

Стекольная промышленность

Производство стекла, стекловолокна, стеклопластиковой арматуры, керамических изоляторов требует использования кварцевого песка высокой чистоты с минимальным содержанием влаги. Даже небольшая избыточная влажность нарушает температурный режим варки стекломассы.

Пескоструйная обработка

Абразивная обработка металлических и бетонных поверхностей требует применения сухого песка определенных фракций. Влажный песок неэффективен для пескоструйных работ и может повредить оборудование.

Производство бетона и ЖБИ

Хотя для производства бетона может использоваться и естественно влажный песок, применение сухого песка позволяет более точно рассчитывать водоцементное соотношение и обеспечивает стабильное качество бетонных смесей.

Водоочистка и фильтрация

Чистый сухой песок используется в фильтрующих системах для бассейнов, скважин, водоочистных станций. Для этих целей требуется песок с минимальным содержанием пыли и примесей.

Благоустройство территорий

Сухой песок применяется для засыпки спортивных и детских площадок, конных манежей, пляжных зон. Для детских песочниц используется исключительно речной песок, прошедший тщательную очистку и сушку.

Расчет и проектирование сушильных установок

Проектирование эффективной системы сушки песка требует инженерных расчетов и учета множества факторов.

Определение необходимой производительности

Производительность сушильной установки определяется исходя из потребности предприятия в сухом песке и режима работы оборудования. При расчете учитывается начальная и конечная влажность песка, часовая производительность и коэффициент использования оборудования.

Количество испаряемой воды определяется по формуле: W = G × (W₁ - W₂) / (100 - W₂), где G — производительность по сухому материалу, W₁ — начальная влажность, W₂ — конечная влажность.

Выбор размеров барабана

Размеры сушильного барабана определяют делением количества испаряемой воды на паронапряжение (количество испаряемой воды с единицы объема барабана в единицу времени). Затем выбирается диаметр барабана из типового ряда (1.0, 1.2, 1.5, 1.8, 2.0, 2.2 метра и так далее) и рассчитывается длина при оптимальном отношении длины к диаметру в
